Numérisation laser des bâtiments
SCAN 3D
Le Scan 3D, au service de nos études.
Le Scan 3D s’est imposé comme une solution incontournable pour sa capacité à capturer des environnements intérieurs et extérieurs sous forme de nuage de points. Après avoir été travaillé, ce dernier sert de base de travail idéale pour produire des plans 2D, des maquettes 3D, ou encore des modèles BIM as-built (tel que construit). Notre bureau d’études exploite pleinement cette technologie pour relever avec précision les installations de protection incendie, même dans les espaces les plus complexes, et ainsi confectionner nos maquettes numériques à l’aide des logiciels spécifiques. En plus de représenter un gain de temps considérable en comparaison aux relevés traditionnels, l’acquisition et la numérisation 3D offrent des données complètes et précises, facilement accessibles par la maîtrise d’ouvrage et le client via un support virtuel et collaboratif.
Le processus.

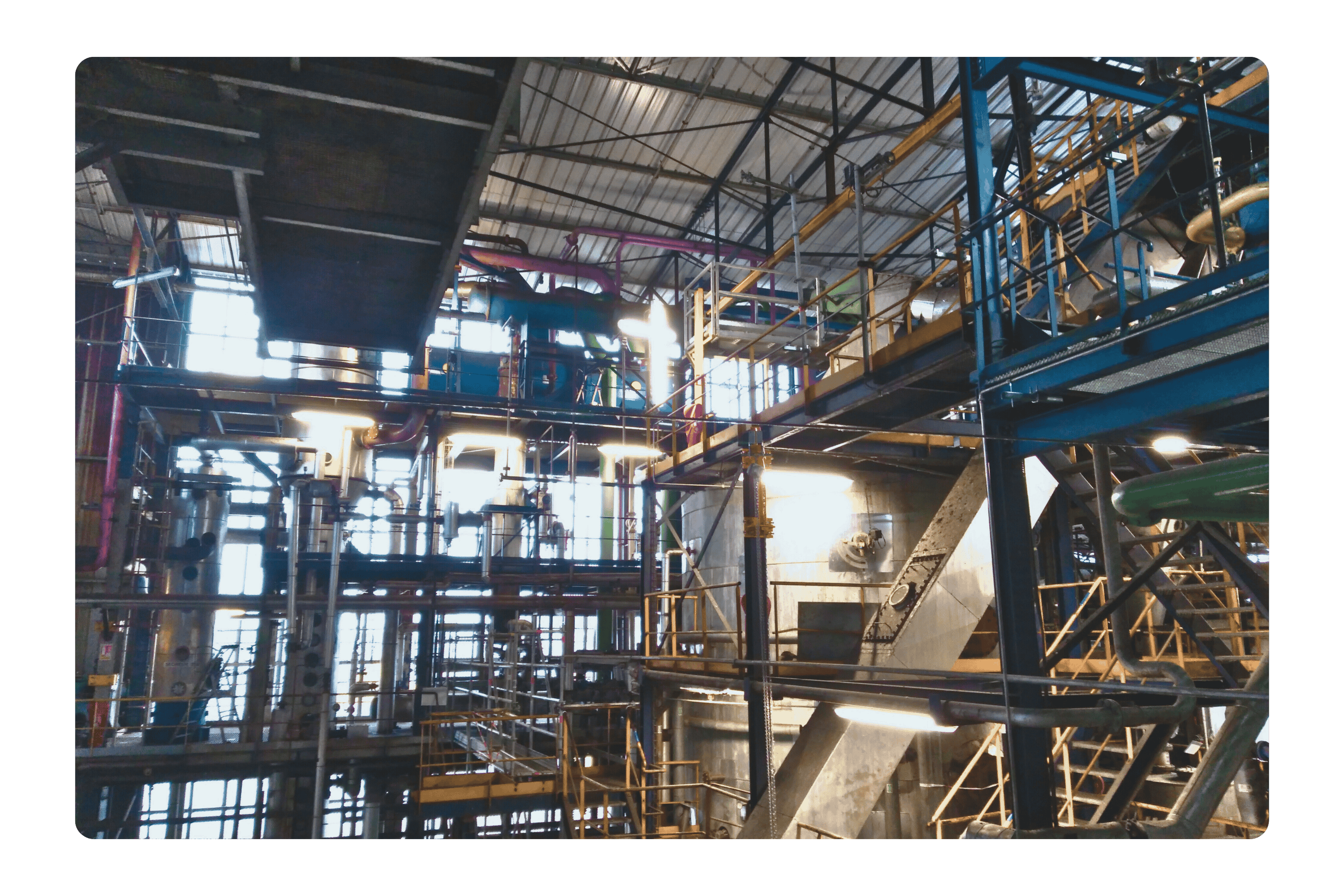

1. Évaluer l’environnement à scanner.
L’évaluation de l’environnement est nécessaire pour estimer la durée des relevés et déterminer le type de scanner à utiliser. Nous prenons notamment en compte des éléments tels que la hauteur du bâtiment ou la présence de racks, de faux plafonds ou d’autres obstacles.

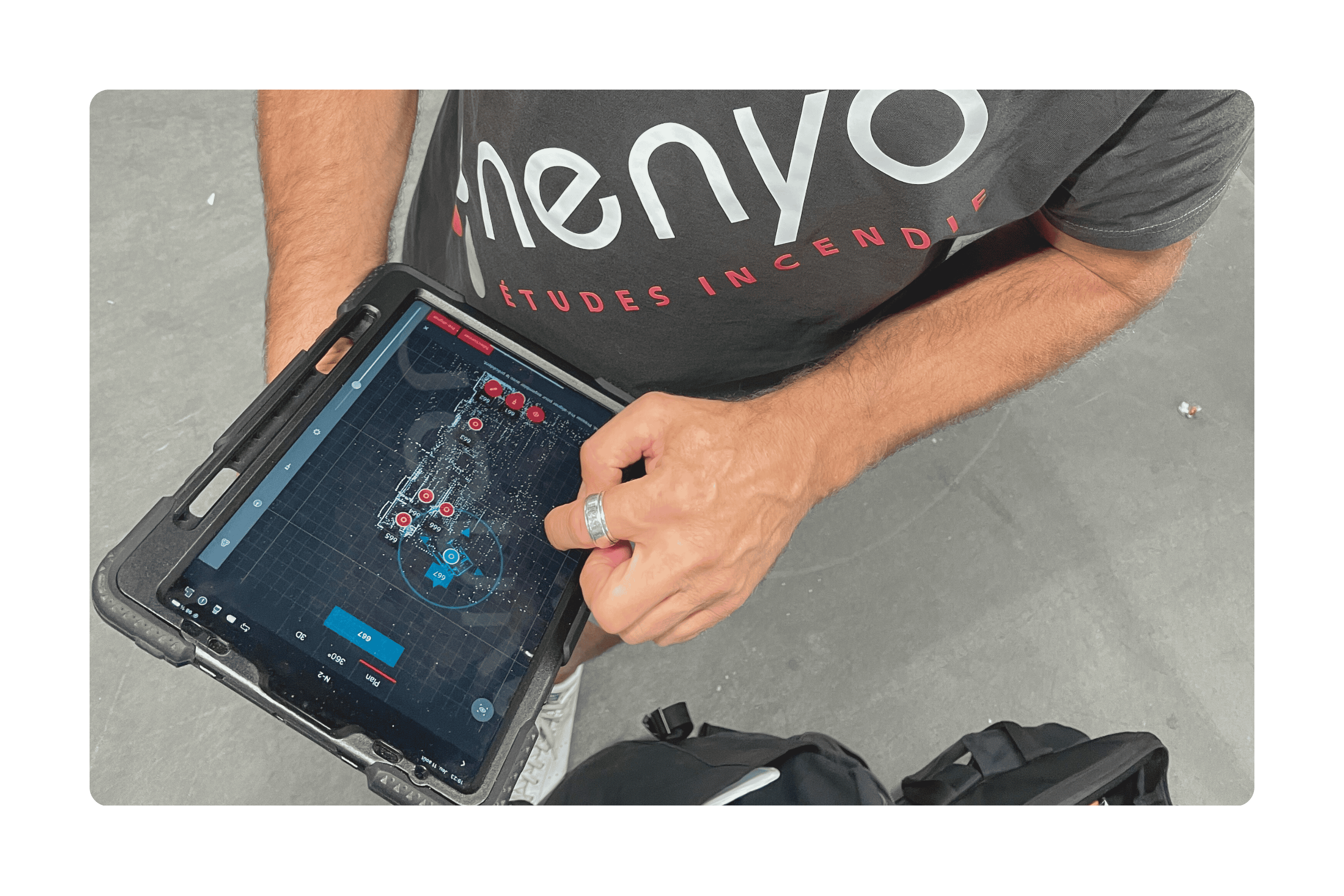

2. La réalisation du Scan.
Les scanners 3D numérisent des espaces avec précision, soit depuis des positions fixes ( «station par station » ) grâce à un scanner statique monté sur trépied qui balaye l’environnement sur 360°, soit en mouvement à l’aide d’un scanner dynamique. Ce dernier capte l’environnement en continu à la faveur d’un faisceau lumineux qui mesure la distance jusqu’aux obstacles, générant ainsi un nuage de points fidèle à la réalité. La portée et la précision dépendant de la configuration choisie.

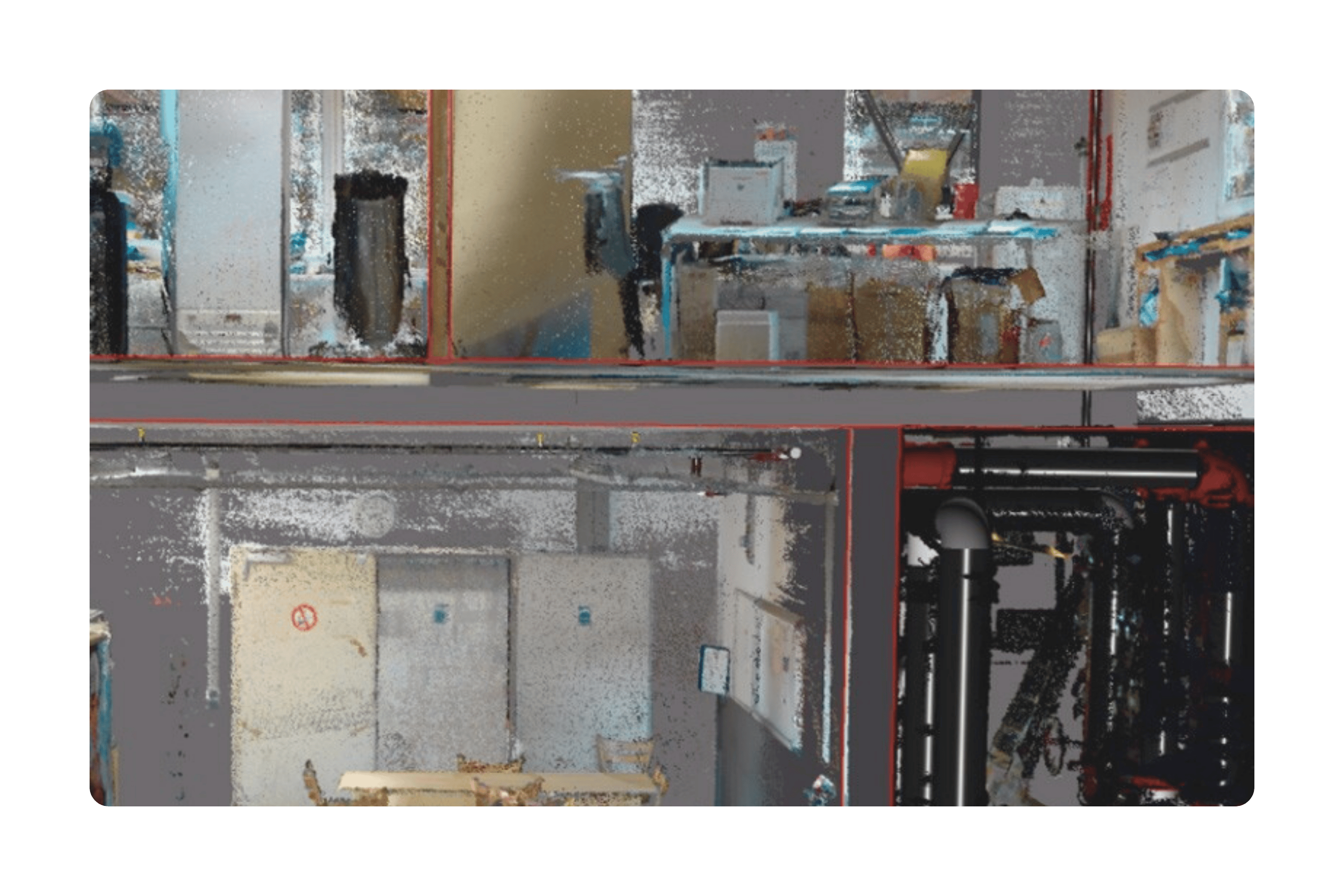

3. Le traitement des nuages de points.
Chaque station de scan génère un nuage de points représentant une zone spécifique du bâtiments. Par la suite, ces nuages sont recalés et assemblés par former un modèle unifié. Cette opération s’appuie sur des cibles communes relevées sur site. À préciser que les nuages de points issus des scanners statiques et dynamiques peuvent être combinés. Il est également possible d’extraire des coupes horizontales ou verticales du nuage afin de générer des profils, des vues en 2D ou des géométries exploitables dans des logiciels comme AutoCad ; cette basse, directement issue de la réalité, limite les allers-retours sur site et optimise les phases de conception.

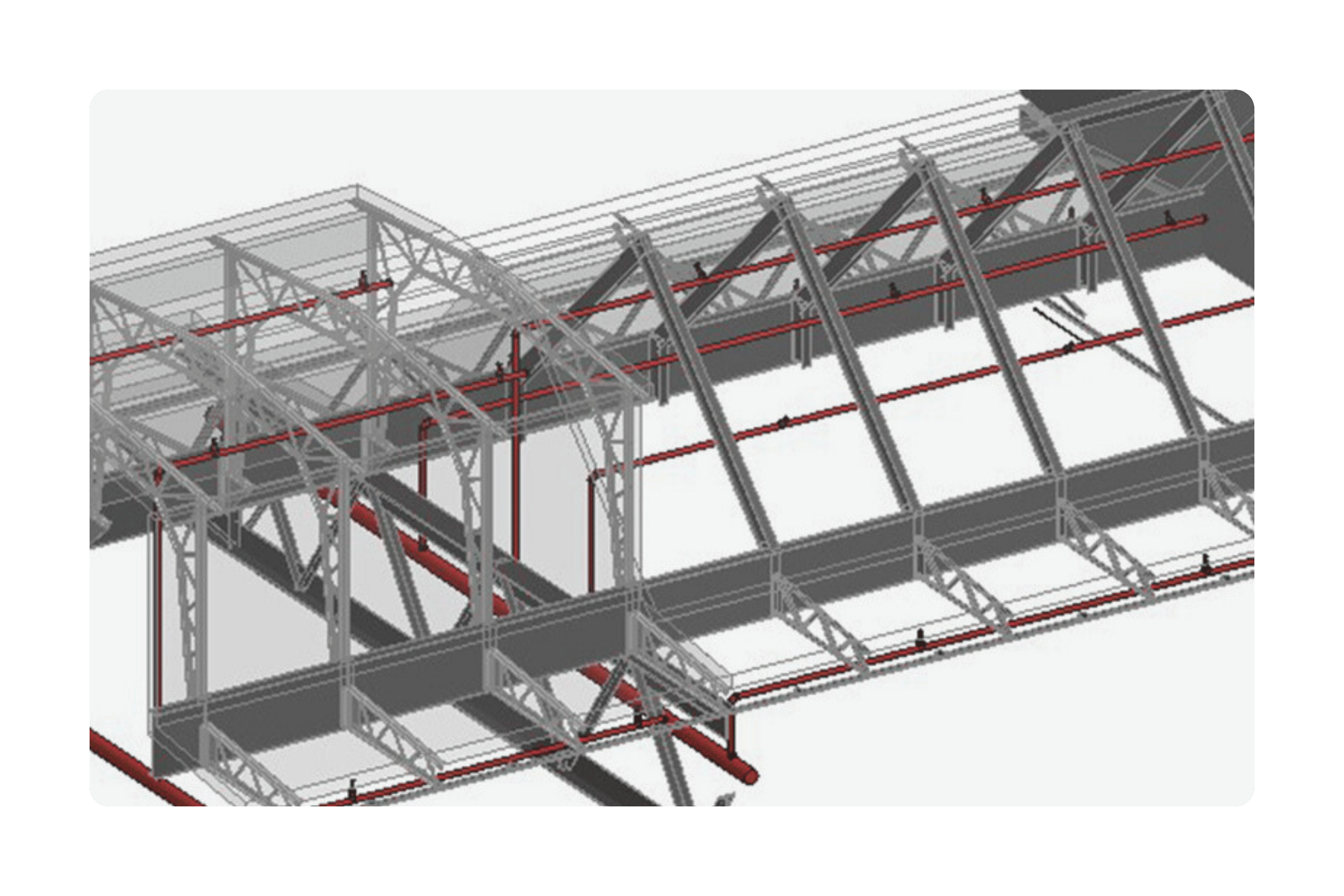

4. Confection d’une maquette numérique.
Le Scan to BIM consiste à utiliser le nuage de points comme base pour modéliser une maquette numérique 3D/BIM fidèle à la réalité. À la faveur de logiciels comme Revit, cette méthode permet de créer une maquette « as-built » précise, reflétant l’existant. L’intégration du nuage dans des visionneuses comme Navisworks permet de comparer la réalité au modèle, d’identifier les écarts, de suivre l’évolution du chantier, et de détecter d’éventuels conflits en amont afin de limiter les erreurs et les surcoûts.
Nos outils.

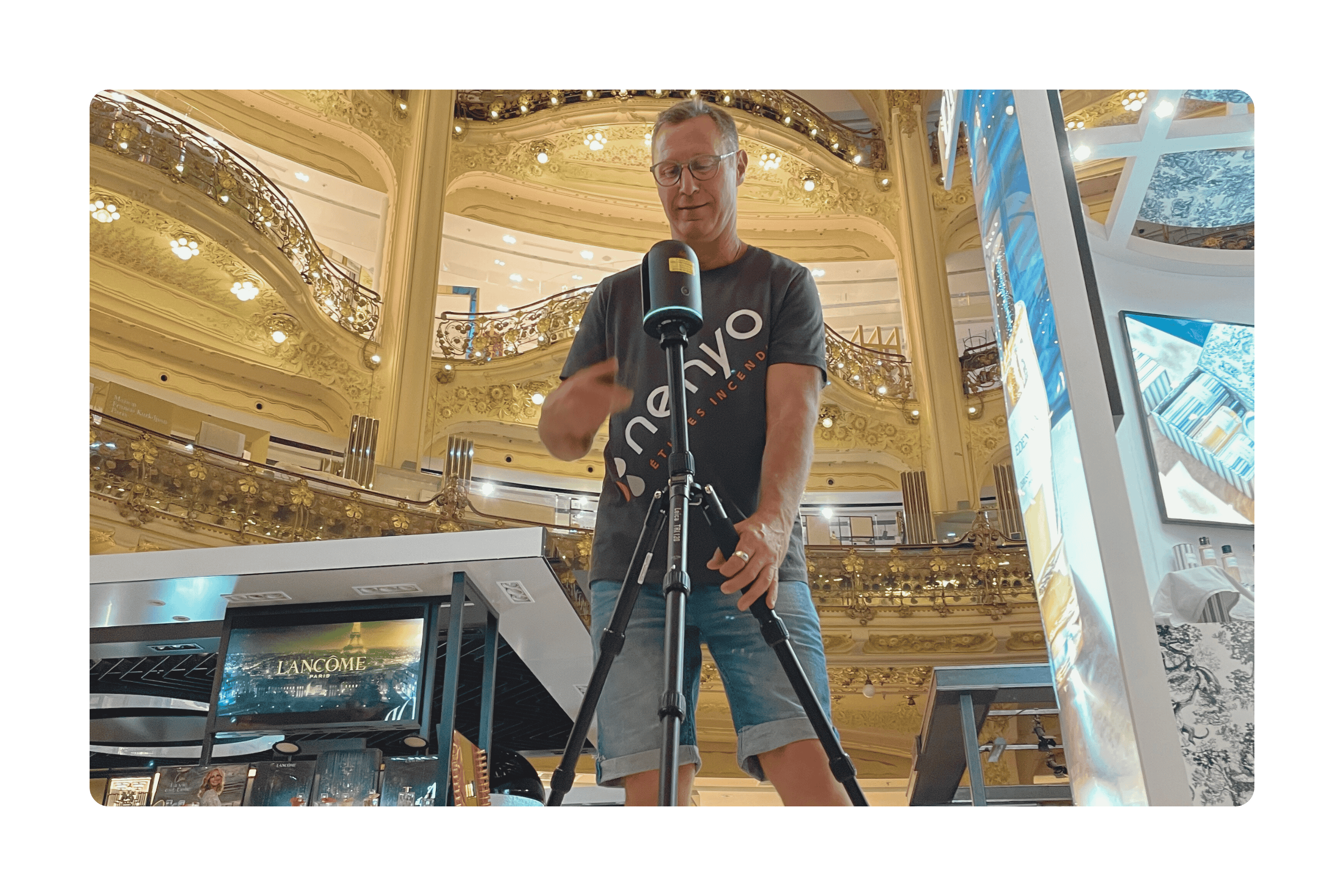

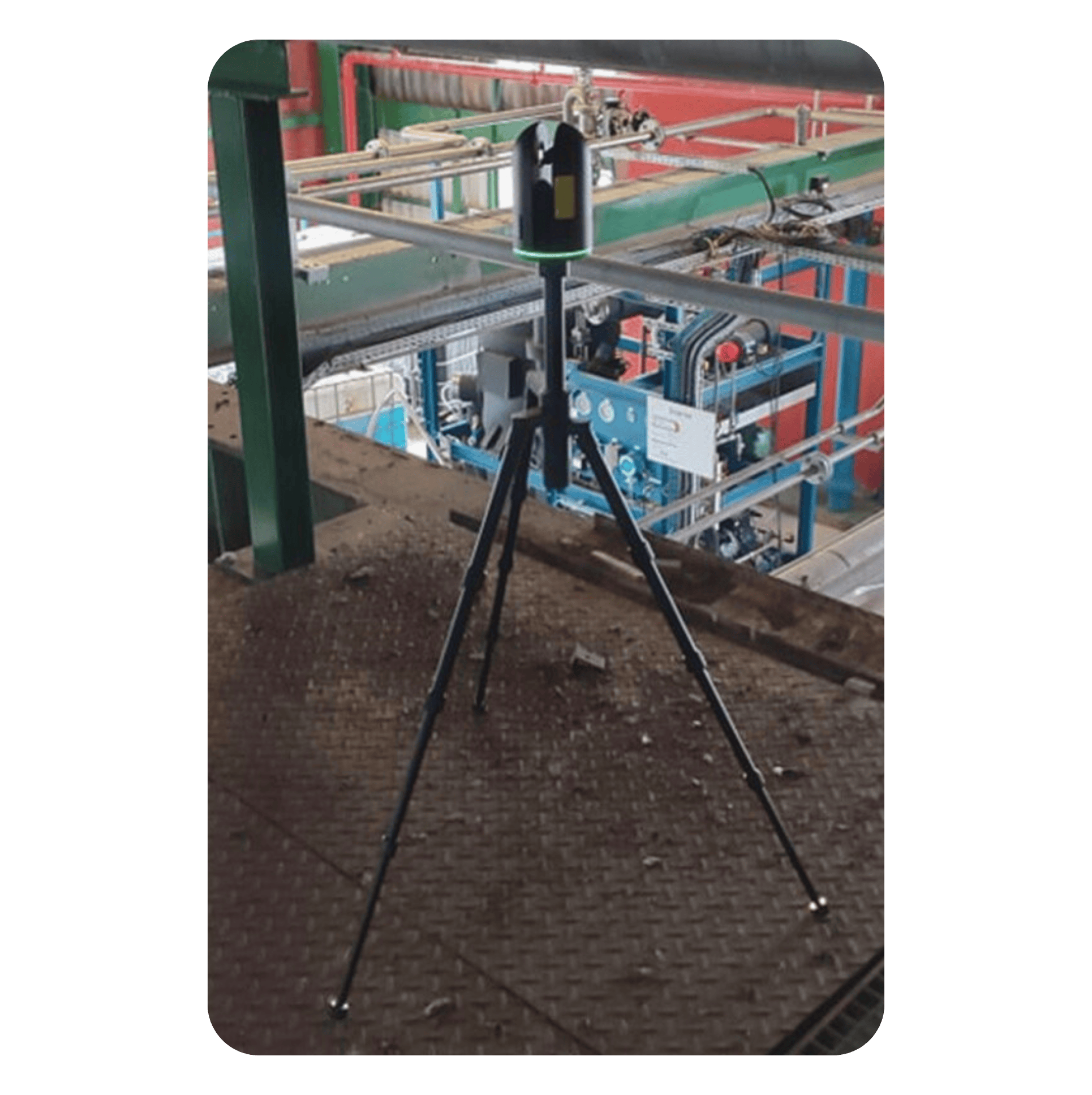

Le Scanner statique.
Le scanner statique, ou scanner terrestre, est l’outil de référence pour des relevés 3D de haute précision. Installé sur trépied, il capte l’environnement depuis une position fixe en balayant l’espace à 360° à l’aide d’un capteur laser rotatif. Chaque mesure est enregistrée avec une grande exactitude, générant un nuage de points. Chaque position de scan, appelée « station », correspond à une capture complète d’une zone définie. Pour couvrir l’ensemble d’un bâtiment, plusieurs stations sont nécessaires, ce qui rend le processus plus long qu’avec un scanner dynamique, mais nettement plus précis.

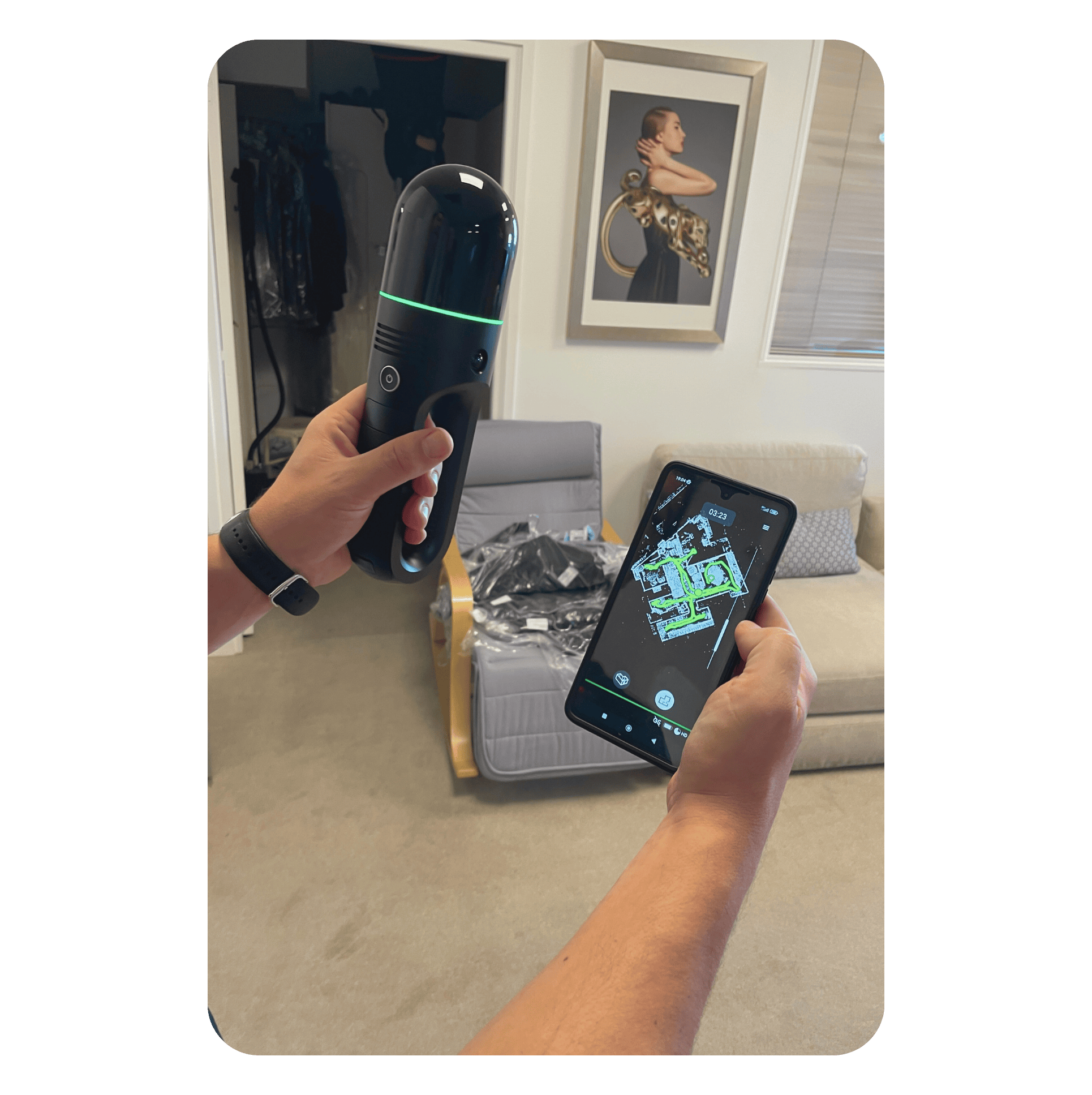

Le Scanner mobile.
Plus récent, le scanner mobile est idéale pour les environnements difficiles d’accès ou nécessitant une intervention rapide. Contrairement au scanner statique, il permet de capturer les espaces tout en se déplaçant, offrant ainsi un gain de temps considérable à surface équivalente. Équipé de capteurs laser rotatif, il émet en continu un faisceau lumineux qui balaie l’environnement. Lorsqu’un obstacle est détecté, la distance est mesurée avec précision pour positionner un point dans l’espace. Ainsi, un nuage de points complet est généré au fil du déplacement.
Votre contact Nenyo pour vos scan 3D.
-
